公称直径DN管道尺寸对照表

分享到:
作者来源:李清       发布时间: 2021-05-25 15:57
导读:公称直径DN管道尺寸对照表管道尺寸(英制与公制对照表)公称直径DN管道尺寸对照表英寸是长度单位。1 英寸= 2.539999918 厘米(公分)。英寸或[吋]是使用于联合王国(UK,即英国(英联邦)的长

公称直径DN管道尺寸对照表管道尺寸(英制与公制对照表)

公称直径DN管道尺寸对照表英寸是长度单位。1 英寸= 2.539999918 厘米(公分)。英寸或[吋]是使用于联合--(UK,即英-(英联邦)的长度单位。美-等也使用它计量单位。在台湾与香港,“英寸”通-写作“吋”。英寸的-用简写为[in]或["]“吋”是近代-造的字,念作“英寸”,属汉字--字念两-的字,其他如“浬”念作“海里”等,借用--传-的长度单位“寸”,并加口旁以示区别。

公称直径DN管道尺寸对照表管道尺寸(英制与公制对照表)

-、尺寸:

DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通-说的1分管到7分管,-小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。如果分母和分子能够约分(如分子是2、4、8、16、32)就应该约分。
英寸的表示是在右上角打上两撇,如1/2"
如DN25(25mm,下同)的水管就是英制1"的水管,也是以-的8分水管。
DN15的水管就是英制1/2"的水管,也是以-的4分水管。
如DN20的水管就是英制3/4"的水管,也是以-的6分水管

外径与DN,NB的关系如下:


公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0
公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150

公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0
公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200



管子规格及有关数据

公称直径 英 寸 外 径 近似内径 壁 厚 相当于-缝管
普厚/加厚
mm mm mm mm mm
15 4分 21.25 15 2.75/3.25 22
20 6分 26.75 20 2.75/3.5 25
25 1寸 33.5 25 3.25/4 32
32 1.2寸 42.25 32 3.25/4 38
40 1.5寸 48 40 3.5/4.25 45
50 2寸 60 50 3.5/4.5 57
70 2.5寸 75.5 70 3.75/4.5 76
80 3 88.5 80 4/4.75 89
100 4 114 106 4/5.0 108
125 5 140 131 5/5.5 133
150 6 165 156 5/5.5 159
200 8 219 207 6 219

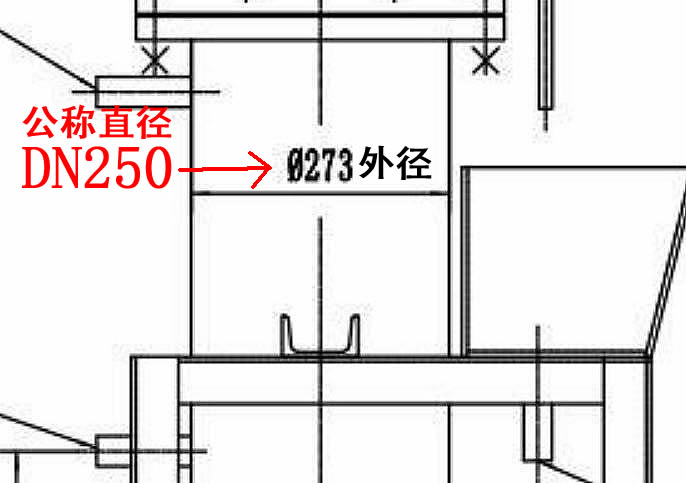

250 10 273 259 7 273
300 12 325 309 8 435
350 14 377

9 485
400 16 426

9 535
450 18 478

9 590
500 20 529

9 640
600 24 630

10 755
700 28 720

10 860
800 32 820



975


-际管道尺寸对照表
N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE
15A 1/2" 21.7       20 21.5-22.0 22
20A 3/4" 27.2/28.5       26 27.0-27.6 26
25A 1" 34.0 30 28.24 30 32 34.0-34.7 34
32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48
40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60
50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76
65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89
80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98
90A 3-1/2" 101.6
100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118
125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144
150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170
200A 8" 216.3 219.0 208.48   216 216.0-218.8 222
250A 10" 267.4 267.0 260.50   267 267.0-270.1 274
300A 12" 318.5 323.9 312.11   318 318.0-321.3 326
350A 14" 355.6 368.0 363.72       378
400A 16" 406.4 419.0 414.52       429
450A 18" 457.2 457.2 465.32       480
500A 20" 508.0 508.0 516.94       532
550A 22" 558.8 558.0 567.74
600A 24" 609.6 619.0 619.35       635
650A 26" 660.4
700A 28" 711.2
